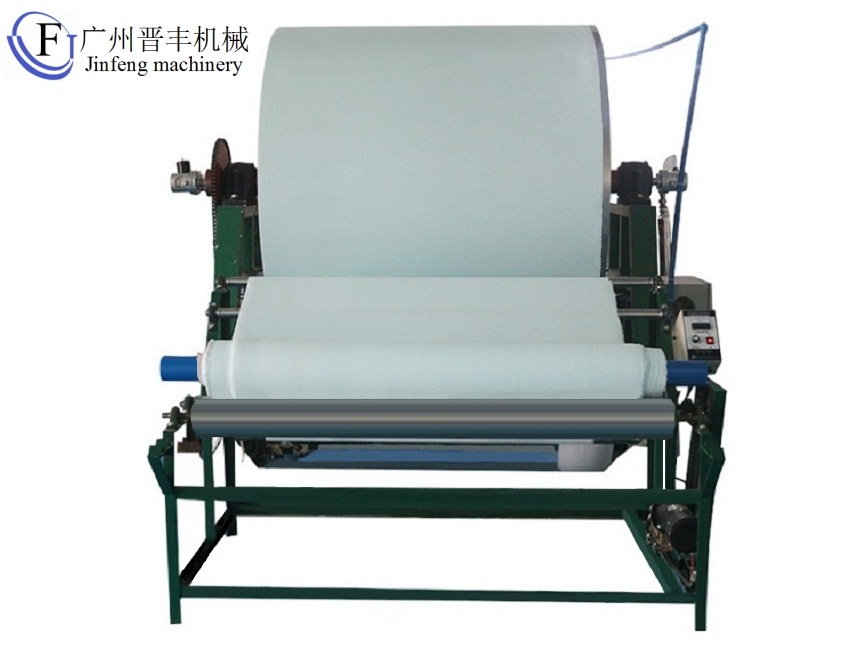

JF-02滚筒式干燥机(洗衣片设备)
概述
JF-02系列滚筒式干燥机是我公司研制的新型产品，广泛用于粘性,膏糊状物料干燥制片等工序.先后在食品.化工.医药等行业使用.性能良好.
工作原理

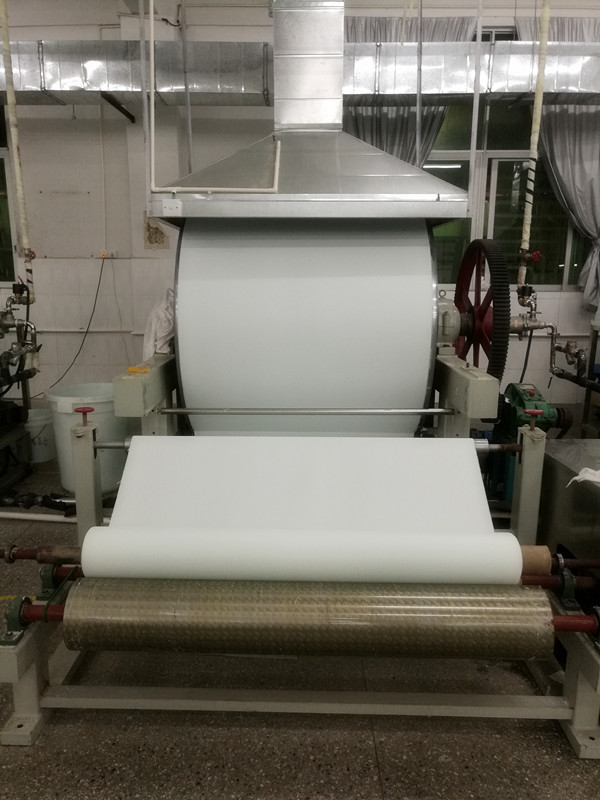

JF-02系列滚筒式干燥机的工作原理是让液体或泥浆状物体物料在水蒸汽或其它热状体加热的滚筒表面形成薄膜.滚筒转一圈的过程中便被干燥完毕.用刮刀把产品刮下来.露出的滚筒表面再次与原料接触形成薄膜进行干燥.
结构介绍
JF-02系列滚筒刮板干燥机由滚筒.机架.加料装置(上部加料或下部浸料)驱动机构.集料斗.收转装置等部所组成.
特点
①以蒸汽或导热油为热源.受热面积大.热效率高.加热均匀
②干燥速率大.筒壁上湿料膜的传热与传质过程由里向外方向一致.温度梯度大.使料膜表面保持较高的蒸发强度
③干燥时间短.约7~30s.适合热敏性物料
④操作简便.维修方便
主要参数
|
规格
|
滚筒尺寸
|
有效加热面积
M2
|
耗汽耗量 （kg/h）
|
电机功率
（kw）
|
外形尺寸
（mm）
|
重量
（kg）
|
|
JF-600
|
Ф600X800
|
1.4
|
100-175
|
1.1
|
1600X800X1500
|
850
|
|
JF-700
|
Ф700X1000
|
2.1
|
150-225
|
1.1
|
2100X1000X1800
|
1210
|
|
JF-800
|
Ф800X1200
|
2.9
|
225-325
|
1.1
|
2500X1100X1980
|
1700
|
|
JF-1000
|
Ф1000X1400
|
4.24
|
325-475
|
1.1
|
2700X1300X2250
|
2100
|
|
JF-1200
|
Ф1200X1500
|
5.5
|
400-625
|
1.5
|
3150X1600X2850
|
1650
|
|
JF-1400
|
Ф1400X1500
|
6.81
|
525-775
|
1.5
|
3150X1600X2850
|
3220
|
|
JF-1500
|
Ф1500X1500
|
7
|
1100-1825
|
1.5
|
5290X2125X3870
|
6800
|
|
JF-1600
|
Ф1600X1800
|
8.8
|
675-1000
|
2.2
|
3350X1800X3150
|
4350
|
|
JF-1800
|
Ф1800X2000
|
11
|
825-1250
|
2.2
|
3600X2050X3500
|
5100
|
|
JF-1800A
|
Ф1800X2000
|
11
|
1050-1575
|
2.2
|
4100X2050X3500
|
6150
|
备注：此技术参数均为蒸汽加热形式.
本表中的数据因技术改进，定制而不符，请以实际为准！
