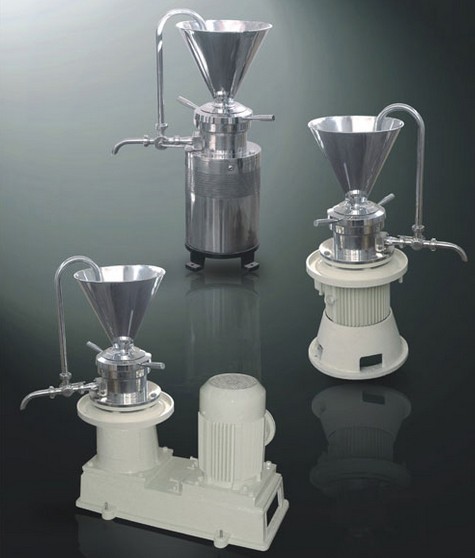

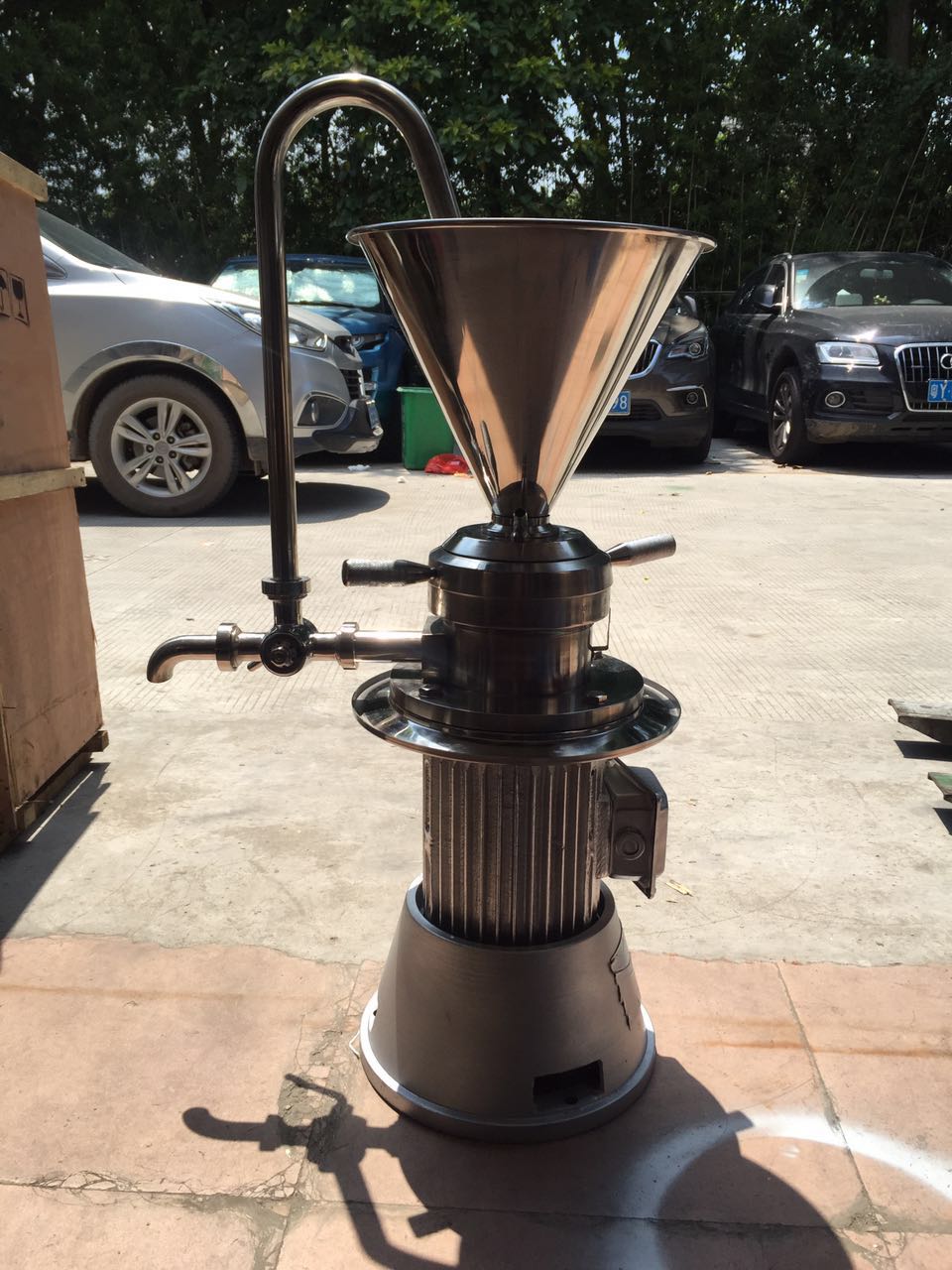

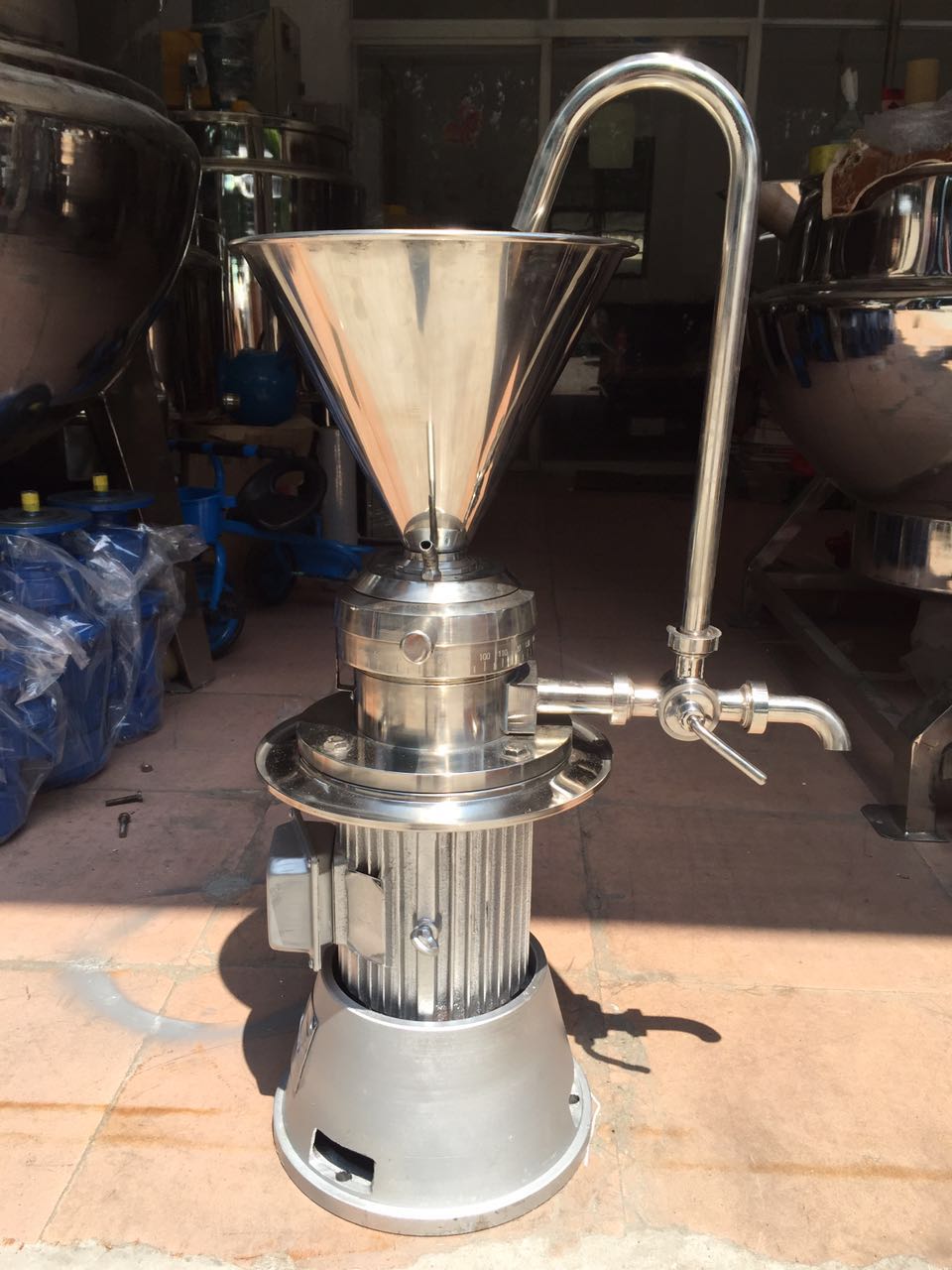

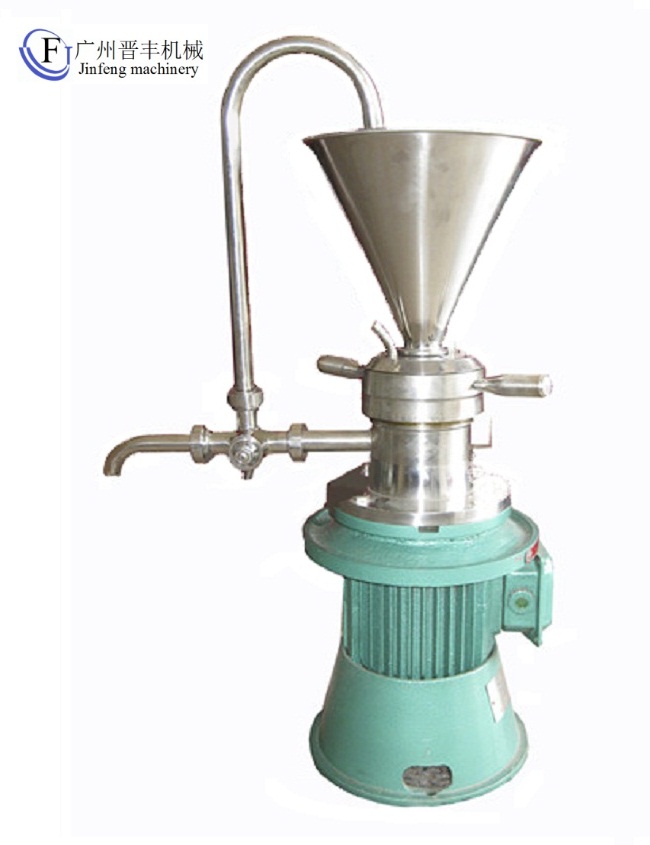

JM-L 系列胶体磨
概况
JM-L系列胶体磨是我厂引进西德最先进技术资料而消化的科研项目，国内独创产品，是第二代湿式及超微粒加工的最新型机械设备。适用于各种乳状液的均质、乳化、分散、混合、分散、粉碎、研磨，广泛应用在食品（果酱、果汁、蛋白奶、乳制品、饮料等）制药（各类糖营养液、中成药、膏状药剂等）化工（颜料、染料、涂料、润滑油脂、石油催化剂等）以及乳化沥青，煤炭浮选药剂，乳化炸药等行业。

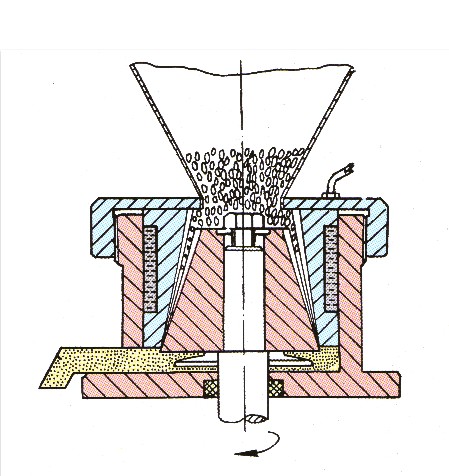

工作原理
胶体磨的基本工作原理是剪切、研磨及高速搅拌作用。粉碎依靠两个齿轮面的相对运动，其中一个高速旋转，另一个静止，使通过齿面之间的物料受到极大的剪切及摩擦力，同时在高频震动，高速漩涡等复杂的作用下使物料有效的分散、乳化、粉碎、均质。

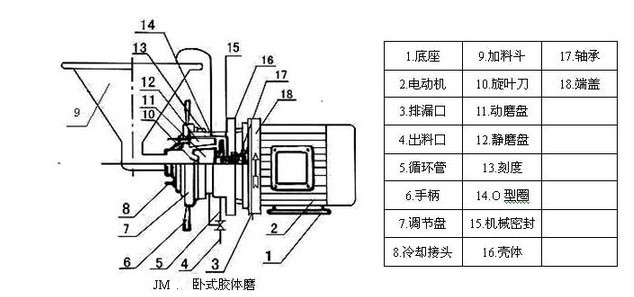

结构
JM-L型胶体磨结构紧凑简单、体积小、重量操作简单，由磨头部件、底座转动部件、电动机三部分组成。同物料接触的部分全部采用优质不锈钢制成，动静磨片是本机关键部件，根据被处理物料的性质不同，磨片的齿轮有所区别，材质均采用不锈钢工具钢制造。电机按胶体磨的需要特殊设计，并在电机凸缘端盖加装挡水盘，防止渗漏，有连接式和分体式之分。
技术参数
|
型号
|
L-50
|
L-65
|
L-80
|
L-80F
|
L-100
|
L-100F
|
L-140
|
L-140F
|
L-180
|
|
乳化细度
(um)
|
≦2
|
≦2
|
≦2
|
≦2
|
≦2
|
≦2
|
|
调节范围
(mm)
|
1-0.01
|
1-0.01
|
1-0.01
|
1-0.01
|
1-0.01
|
1-0.01
|
|
产量
(T/h)
|
0.01-0.05
|
0.01-0.05
|
0.5-1
|
0.5-3
|
0.5-4
|
2-6
|
|
电机
|
功率(KW)
|
1.1
|
1.5
|
3.0
|
4.0
|
5.5
|
7.5
|
7.5
|
11
|
18.5
|
|
电压(V)
|
380
|
380
|
380
|
380
|
380
|
380
|
|
转速（r/min）
|
2900
|
2900
|
2900
|
2900
|
2900
|
2900
|
|
磨片直径
(mm)
|
Ø50
|
Ø65
|
Ø80
|
Ø100
|
Ø140
|
Ø180
|
|
出口直径
（寸）
|
Ø5/8
|
Ø5/8
|
Ø1 1/2
|
Ø1 1/2
|
Ø1
|
Ø1 1/2
|
Ø2
|
|
进口直径
（寸）
|
Ø1
|
Ø1
|
Ø1
|
Ø1
|
Ø1
|
Ø1 1/2
|
Ø2
|
|
冷却水管径（寸）
|
Ø1/4
|
Ø1/4
|
Ø1/4
|
Ø1/4
|
Ø1/4
|
Ø1/4
|
|
外形尺寸
|
长(mm)
|
280
|
280
|
370
|
750
|
560
|
715
|
600
|
870
|
1000
|
|
宽(mm)
|
280
|
280
|
370
|
450
|
420
|
380
|
450
|
440
|
450
|
|
高(mm)
|
700
|
700
|
860
|
860
|
950
|
650
|
1000
|
850
|
950
|
|
重量(kg)
|
40
|
50
|
85
|
150
|
180
|
240
|
200
|
400
|
500
|
注：选用L-140胶体磨时，如被处理物料粘度>15000厘泊请选用电机11KW。
